Typ Jianghu (FFG)
| opis | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 22.05.2005 r.
|
|
RYSUNKI:
|
|

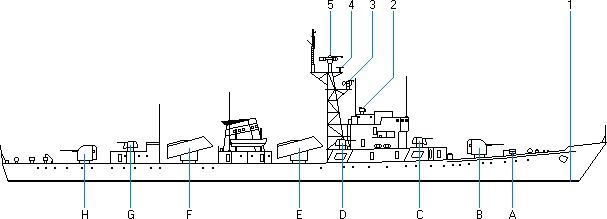

Jednostka w wersji Jianghu I (Typ 053H)
|
- Wyrzytnia model 81 dla rakietowych bomb głębinowych ???
- Armata 100 mm. model ???
- Dzialko 37 mm. model 76
- Dzialko 37 mm. model 76
- Wyrzutnia ??? dla rakiet SY-1 (CSS-N-1 Scrubbrush)
- Wyrzutnia ??? dla rakiet SY-1 (CSS-N-1 Scrubbrush)
- Dzialko 37 mm. model 76
- Armata 100 mm. model ???
|
- Hydrolokator kadłubowy Typ 5 (Echo)
- Antena systemu optronicznego ??? kierowania ogniem armat 100 mm.
- Radar dozoru nawodnego Typ 352 (Square Tie) i kierowania rakiet SY-1 (CSS-N-1 Scrubbrush)
- Radar nawigacyjny ???
- Radar dozoru nawodnego i pwietrznego Typ 354 (MX-902) (Eye Shield)
|

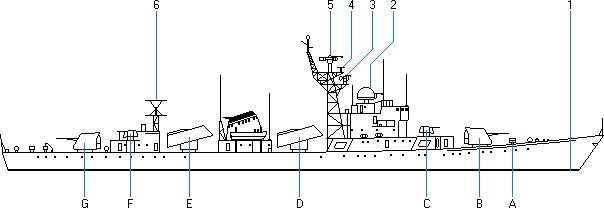

Jednostka w wersji Jianghu II (Typ 053H1)
|
- Wyrzytnia model 81 dla rakietowych bomb głębinowych ???
- Armata 100 mm. model 79
- Dzialko 37 mm. model 76
- Wyrzutnia ??? dla rakiet SY-1 (CSS-N-1 Scrubbrush)
- Wyrzutnia ??? dla rakiet SY-1 (CSS-N-1 Scrubbrush)
- Dzialko 37 mm. model 76
- Armata 100 mm. model 79
|
- Hydrolokator kadłubowy Typ 5 (Echo)
- Radar Typ 343 (Wasp Head) kierowania ogniem armat 100 mm. i rakiet SY-1 (CSS-N-1 Scrubbrush)
- Radar dozoru nawodnego Typ 352 (Square Tie)
- Radar nawigacyjny ???
- Radar dozoru nawodnego i pwietrznego Typ 354 (MX-902) (Eye Shield)
- Radar dozoru powietrznego Typ 517A (Knife Rest)
|

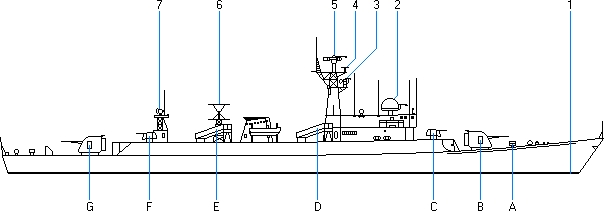

Jednostka w wersji Jianghu III (Typ 053H2)
|
- Wyrzytnia model 81 dla rakietowych bomb głębinowych ???
- Armata 100 mm. model 79A
- Dzialko 37 mm. model 76
- Wyrzutnia ??? dla rakiet YJ-81 (C-801A) (CSS-N-4 Sardine) (rakiety YJ-82 (C-802) na okręcie "Zhoushan")
- Wyrzutnia ??? dla rakiet YJ-81 (C-801A) (CSS-N-4 Sardine) (rakiety YJ-82 (C-802) na okręcie "Zhoushan")
- Dzialko 37 mm. model 76
- Armata 100 mm. model 79A
|
- Hydrolokatory kadłubowe SJD-5, SJC-1B i SJX-4
- Radar Typ 343 (Wasp Head) kierowania ogniem armat 100 mm. i rakiet YJ-81 (C-801A) (CSS-N-4 Sardine) lub YJ-82 (C-802)
- Radar dozoru nawodnego Typ 352 (Square Tie)
- Radar nawigacyjny Thales RM-1290
- Radar dozoru nawodnego i pwietrznego Typ 354 (MX-902) (Eye Shield)
- Radar dozoru powietrznego Typ 517H-1 (Knife Rest)
- Radar Typ 341 kierowania ogniem działek 37 mm.
|

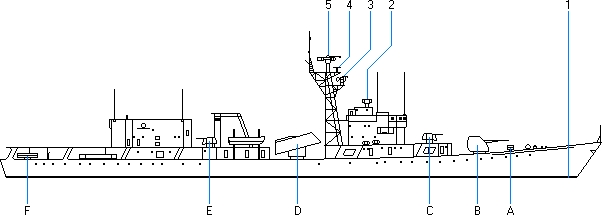

Jednostka w wersji Jianghu IV (Typ 053HT-H)
|
- Wyrzytnia model 81 dla rakietowych bomb głębinowych ???
- Armata Cruesot-Loire 100 mm. model T100C
- Dzialko 37 mm. model 76
- Wyrzutnia ??? dla rakiet SY-1 (CSS-N-1 Scrubbrush)
- Dzialko 37 mm. model 76
- Wyrzutnia torped 533 mm. model ??? dla torped ???
|
- Hydrolokator kadłubowy Typ 5 (Echo)
- Antena systemu optronicznego ??? kierowania ogniem armaty 100 mm.
- Radar dozoru nawodnego Typ 352 (Square Tie) i kierowania rakiet SY-1 (CSS-N-1 Scrubbrush)
- Radar nawigacyjny ???
- Radar dozoru nawodnego i pwietrznego Typ 354 (MX-902) (Eye Shield)
|

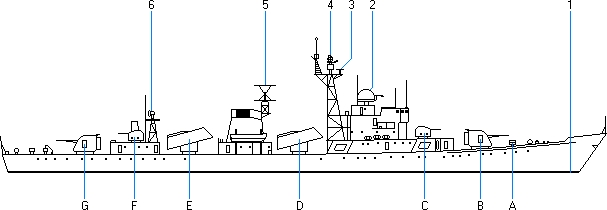

Jednostka w wersji Jianghu V (Typ 053H1G)
|
- Wyrzytnia model 3200 dla rakietowych bomb głębinowych ???
- Armata 100 mm. model 79A
- Dzialko 37 mm. model 76A
- Wyrzutnia ??? dla rakiet HY-2 (C-201) (CSS-N-2 Safflower)
- Wyrzutnia ??? dla rakiet HY-2 (C-201) (CSS-N-2 Safflower)
- Dzialko 37 mm. model 76A
- Armata 100 mm. model 79A
|
- Hydrolokatory kadłubowe SJD-5, SJC-1B i SJX-4
- Radar Typ 343 (Wasp Head) kierowania ogniem armat 100 mm. i rakiet HY-2 (C-201) (CSS-N-2 Safflower)
- Radar nawigacyjny Thales RM-1290
- Radar dozoru nawodnego i powietrznego Typ 360 (SR-60)
- Radar dozoru powietrznego Typ 517H-1 (Knife Rest)
- Radar Typ 347C (EFR-1) (Rice Lamp) kierowania ogniem działek 37 mm.
|
|
|
|
|
