Typ Kiev (CVSG)

| opis | dane taktyczno-techniczne | rysunki | lista okrętów |

ostatnia aktualizacja: 17.05.2004 r.

RYSUNKI:

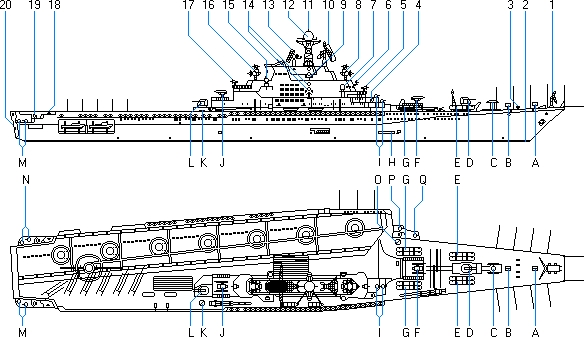

Jednostki "Kiev" i "Minsk"

Wyrzutnia rakietowych bomb głębinowych RBU-6000 Wyrzutnia rakietowych bomb głębinowych RBU-6000 Wyrzutnia SUW-N-1 Ugra dla rakietotorped 82R Vyuga (FRAS-1) Armata 76,2 mm. model AK-276 Wyrzutnia systemu P-350 Bazalt dla rakiet 4K-77 (SS-N-12 Sandbox) Wyrzutnia B-92 systemu 4K-60 M-11 Shtorm dla rakiet V-611 (SA-N-3 Goblet) Wyrzutnia systemu P-350 Bazalt dla rakiet 4K-77 (SS-N-12 Sandbox) Wyrzutnia torped 533 mm. model 53 dla torped M-57 Działko 30 mm. model AK-630 Wyrzutnia B-92 systemu 4K-60 M-11 Shtorm dla rakiet V-611 (SA-N-3 Goblet) Wyrzutnia systemu 4K-33M Osa-M2 dla rakiet 9M-33M (SA-N-4B Gecko) Armata 76,2 mm. model AK-276 Działko 30 mm. model AK-630 Działko 30 mm. model AK-630 Wyrzutnia systemu 4K-33M Osa-M2 dla rakiet 9M-33M (SA-N-4B Gecko) Działko 30 mm. model AK-630 Działko 30 mm. model AK-630

Radar Trap Door kierowania rakiet SS-N-12 Hydrolokator kadłubowy ??? Wyrzutnia pułapek termicznych Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm. Radar MR-105 Turel (Owl Screech) kierownia ofniem armat 76,2 mm. Radar nawigacyjny Don 2 Antena systemu komunikacji satelitarnej Punch Bowl Radar Grom (Head Light C) kierowania rakiet SA-N-3 Radar nawigacyjne Don Kay Trójwspółrzędny radar dozoru powietrznego MR-600 Voshkhod (Top Sail) Antena identyfikatora High Pole Radar dozoru powietrznego Top Knot dla lotnictwa pokładowego Trójwspółrzędny radar dozoru powietrznego MR-700 Fregat (Top Steer) Antena systemu przeciwdziałania elektronicznego Side Globe Radar MPZ-301 Baza (Pop Group) kierowania rakiet SA-N-4B Radar Grom (Head Light C) kierowania rakiet SA-N-3 Radar MR-105 Turel (Owl Screech) kierownia ofniem armat 76,2 mm. Wyrzutnia pułapek termicznych Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm. Hydrolokator o zmiennej głębokości zanurzania ???

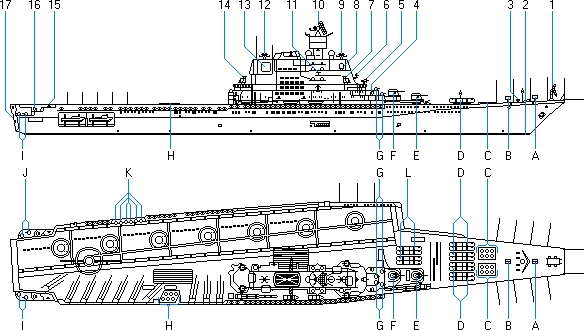

Jednostka "Admiral Gorshkov"

Wyrzutnia rakietowych bomb głębinowych RBU-6000 Wyrzutnia rakietowych bomb głębinowych RBU-6000 Wyrzutnie VLS (Vertical Launching System) systemu 3K-95 Kinzhal dla rakiet 9M-95 (9M-330-2) (SA-N-9 Gauntlet) Wyrzutnia systemu P-500 Bazalt dla rakiet 4K-80 (SS-N-12 Sandbox) Armata 100 mm. model AK-100 Armata 100 mm. model AK-100 Działko 30 mm. model AK-630 Wyrzutnie VLS (Vertical Launching System) systemu 3K-95 Kinzhal dla rakiet 9M-95 (9M-330-2) (SA-N-9 Gauntlet) Działko 30 mm. model AK-630 Działko 30 mm. model AK-630 Wyrzutnia VLS (Vertical Launching System) systemu 3K-95 Kinzhal dla rakiet 9M-95 (9M-330-2) (SA-N-9 Gauntlet) Wyrzutnia systemu P-500 Bazalt dla rakiet 4K-80 (SS-N-12 Sandbox)

Radar Trap Door kierowania rakiet SS-N-12 Hydrolokator kadłubowy Horse Jaw Wyrzutnia pułapek termicznych Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm. Radar MR-105 Turel (Owl Screech) kierownia ofniem armat 100 mm. Radar nawigacyjny Palm Frond Radar MR-360 Podkat (Cross Sword) kierowania rakiet SA-N-9 Antena systemu komunikacji satelitarnej Punch Bowl Radar dozoru nawodnego i powietrznego MR-320 Topaz (Strut Pair) Radar dozoru powietrznego MR-750 Fregat-M (Plate Steer) Antena identyfikatora High Pole Radar dozoru nawodnego i powietrznego MR-320 Topaz (Strut Pair) Trójwspółrzędny radar dozoru powietrznego z siecią fazową Sky Watch Radar MR-360 Podkat (Cross Sword) kierowania rakiet SA-N-9 Wyrzutnia pułapek termicznych Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm. Hydrolokator o zmiennej głębokości zanurzania Platina (Horse Tail)
