Typ Kirov (CGN)
| opis | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 18.06.2004 r.
|
|
RYSUNKI:
|
|

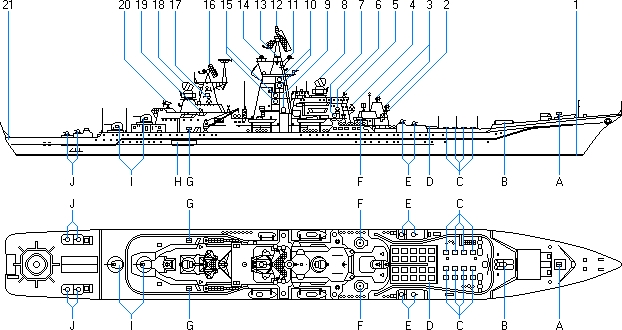

Jednostka "Admiral Ushakov"
|
- Wyrzutnia RBU-6000 dla rakietowych bomb głębinowych RGB-60
- Wyrzutnia ??? dla rakietotorped URPK-5 Rastrub (SS-N-14 Silex)
- Wyrzutnia B-303A VLS (Vertical Launching System) systemu S-300F Fort dla rakiet 5V-55RM (SA-N-6 Grumble)
- Wyrzytnia VLS (Vertical Launching System) systemu P-700 (3K-45) Granit dla rakiet 3M-45 (SS-N-19 Shipwreck)
- Działko 30 mm. model AK-630
- Wyrzutnia Zif-122 systemu 4K-33M Osa-M2 dla rakiet 9M-33M (SA-N-4B Gecko)
- Wyrzutnia RBU-1000 dla rakietowych bomb głębinowych RGB-60
- Wyrzutnia torped 533 mm. model PTA-53 dla torped M-57
- Armata 100 mm. model AK-100
- Działko 30 mm. model AK-630
|
- Hydrolokator kadłubowy aktywny Orion (Horse Jaw)
- Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm.
- Radar Drakon (Eye Bowl) kierowania rakietotorped SS-N-14
- System optroniczny Tin Man
- Radar nawigacyjny Palm Frond
- Radar MPZ-301 Baza (Pop Group) kierowania rakiet SA-N-4B
- Antena systemu przeciwdziałania elektronicznego Foot Ball
- Radar Volna (Top Dome) kierowania rakiet SA-N-6
- Antena systemu łączności satelitarna Punch Bowl
- Antena odbiornika emisji sygnałów radarowych i elektronicznych MR-410 Gurzhor (Side Globe)
- Antena systemu łączności Round House
- Trójwspółrzędny radar dozoru powietrznego MR-800 Voshkod (Top Pair) złożony z radarów MR-600 Voshkhod (Top Sail) i MR-500 Kliver (Big Net)
- Radar nawigacyjny Palm Frond
- Antena systemu łączności Round House
- Antena odbiornika emisji sygnałów radarowych i elektronicznych MR-410 Gurzhor (Side Globe)
- Trójwspółrzędny radar dozoru powietrznego MR-710 Fregat-MA (Top Plate-B)
- System optroniczny Tin Man
- Radar Volna (Top Dome) kierowania rakiet SA-N-6
- Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm.
- Radar MR-218 Lev (Kite Screech) kierowania ogniem armat 100 mm.
- Hydrolokator o zmiennej głębogości zanurzania pasywny Platina (Horse Tail)
|

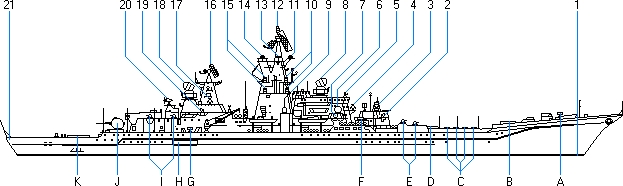

Jednostka "Admiral Lazarev"
|
- Wyrzutnia RBU-6000 dla rakietowych bomb głębinowych RGB-60
- Wyrzutnia VLS (Vertical Launching System) systemu 3K-95 Kinzhal dla rakiet 3M-95 (9M-330-2) (SA-N-9 Gauntlet)
- Wyrzutnia B-303A VLS (Vertical Launching System) systemu S-300F Fort dla rakiet 5V-55RM (SA-N-6 Grumble)
- Wyrzytnia VLS (Vertical Launching System) P-700 (3K-45) Granit dla rakiet 3M-45 (SS-N-19 Shipwreck)
- Działko 30 mm. model AK-630
- Wyrzutnia Zif-122 dla systemu 4K-33M Osa-M2 dla rakiet 9M-33M (SA-N-4B Gecko)
- Wyrzutnia RBU-1000 dla rakietowych bomb głębinowych RGB-60
- Wyrzutnia torped 533 mm. model PTA-53 dla torped M-57
- Działko 30 mm. model AK-630
- Armata 130 mm. model AK-130
- Wyrzutnia VLS (Vertical Launching System) systemu 3K-95 Kinzhal dla rakiet 3M-95 (9M-330-2) (SA-N-9 Gauntlet)
|
- Hydrolokator kadłubowy aktywny Orion (Horse Jaw)
- Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm.
- Radar MPZ-301 Baza (Pop Group) kierowania rakiet SA-N-4B
- System optroniczny Tin Man
- Radar nawigacyjny Palm Frond
- Antena systemu łączności satelitarnej Big Ball
- Antena systemu przeciwdziałania elektronicznego Foot Ball
- Radar Volna (Top Dome) kierowania rakiet SA-N-6
- Antena systemu łączności satelitarnej Punch Bowl
- Antena odbiornika emisji sygnałów radarowych i elektronicznych Bell Push
- Antena systemu łączności Round House
- Trójwspółrzędny radar dozoru powietrznego MR-800 Voshkod (Top Pair) złożony z radarów MR-600 Voshkhod (Top Sail) i MR-500 Kliver (Big Net)
- Radar nawigacyjny Palm Frond
- Antena systemu łączności Round House
- Antena odbiornika emisji sygnałów radarowych i elektronicznych Bell Push
- Trójwspółrzędny radar dozoru powietrznego MR-710 Fregat-MA (Top Plate-B)
- System optroniczny Tin Man
- Radar Volna (Top Dome) kierowania rakiet SA-N-6
- Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm.
- Radar MR-218 Lev (Kite Screech) kierowania ogniem armaty 130 mm.
- Hydrolokator o zmiennej głębogości zanurzania pasywny Platina (Horse Tail)
|
|
|
|
|
