RYSUNKI:
|

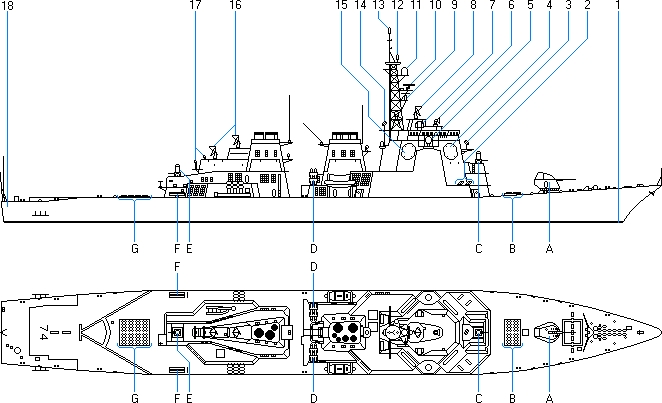

Jednostka "Kirishima" (DDG 174) w drugiej połowie lat 90-tych XX wieku
|
- Armata firmy OTO Breda kalibru 127 mm. model 127/54 Compact (127/54C)
- Kompleks pionowych wyrzutni VLS (Vertical Launching System) złożony z czterech modułów firmy Martin Marietta Corporation model Mk 41 dla:
- Rakiet firmy Raytheon model RIM-66H Standard MR (SM-2MR Block II)
- rakietotorped firmy Goodyear Aerospace Corporation model RUM-139 VL-ASROC (Vertical Launch Anti-Submarine ROCket)
- Działko firmy Raytheon/General Dynamics kalibru 20 mm. model Mk 15 Phalanx Block 1
- Wyrzutnia model Mk 141 dla rakiet firmy Boeing model RGM-84C Harpoon Block 1B
- Działko firmy Raytheon/General Dynamics kalibru 20 mm. model Mk 15 Phalanx Block 1
- Wyrzutnia torpedowa kalibru 324 mm. Typu 68 dla torped firmy Mitsubishi Heavy Industries model Mk 46 Mod. 5 i Typu 73
- Kompleks pionowych wyrzutni VLS (Vertical Launching System) złożony z ośmiu modułów firmy Martin Marietta Corporation model Mk 41 dla:
- Rakiet firmy Raytheon model RIM-66H Standard MR (SM-2MR Block II)
- rakietotorped firmy Goodyear Aerospace Corporation model RUM-139 VL-ASROC (Vertical Launch Anti-Submarine ROCket)
|
|
- Hydrolokator kadłubowy firmy NEC Corporation model OQS-102
- Wyrzutnie celów pozornych kalibru 130 mm. model Mk 137 systemu model Mk 36 SRBOC Mod. 2 (Super Rapid Blooming Offboard Chaff) dla ładunków firmy Chemring Countermeasures model Pirate
- Antena model OE-82C/WSC-1(V) systemu komunikacji satelitarnej SATCOM (SATellite COMmunication) model AN/WSC-3
- Trójwspółrzędny radar dozoru powietrznego model AN/SPY-1D
- Antena systemu komunikacji satelitarnej SATCOM (SATellite COMmunication), wykorzystującego sieć japońskich satelitów model Superbird
- Radar ciągłego podświetlania celu CWI (Continuous Wave Illuminator) systemu firmy Mitsubishi Electric model FCS-2-21 kierowania ogniem armaty firmy OTO Breda kalibru 127 mm. model 127/54 Compact (127/54C)
- Układ przeciwdziałania elektronicznego ECM (Electronic CounterMeasures) model OLT-3 systemu walki elektronicznej model NOLQ-2
- Radar model AN/SPG-62 kierowania rakiet firmy Raytheon model RIM-66H Standard MR (SM-2MR Block II)
- Radar nawigacyjny firmy JRC (Japan Radio Corporation) model OPS-20
- Radar dozoru powietrznego i nawodnego firmy JRC (Japan Radio Corporation) model OPS-28D
- Antena systemu komunikacji ze śmigłowcami model ORQ-1
- Odbiornik emisji sygnałów radarowych i elektronicznych ESM (Electronic Support Measures) systemu walki elektronicznej model NOLQ-2
- Antena określająca kierunek pochodzenia sygnału DF (Direction Finding) systemu walki elektronicznej model NOLQ-2
- Antena model OE-82C/WSC-1(V) systemu komunikacji satelitarnej SATCOM (SATellite COMmunication) model AN/WSC-3
- Trójwspółrzędny radar dozoru powietrznego model AN/SPY-1D
- Radar model AN/SPG-62 kierowania rakiet firmy Raytheon model RIM-66H Standard MR (SM-2MR Block II)
- Stabilizowany wskaźnik horyzontalny
- Hydrolokator holowany firmy Oki Electric Industry model OQR-2 TASS (Towed Array Sonar System)
|
|
|
|
|
