Typ Spruance (DD)
| opis | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 02.08.2004 r.
|
|
RYSUNKI:
|
|

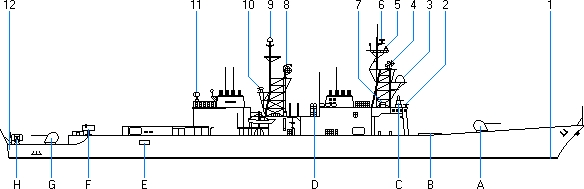

Jednostka z wyrzutnią Martin Marietta Mk 41 VLS
|
- Armata United Defence 127 mm. model Mk 45
- Wyrzutnia Martin Marietta Mk 41 VLS (Vertical Launching System) dla:
- rakiet firmy Raytheon model RGM-109 TLAM (Tomahawk Land Attack Missile)
- rakietotorped firmy Goodyear Aerospace Corporation model RUM-139 VL-ASROC (Vertical Launch Anti-Submarine ROCked)
- Działko kalibru 20 mm. firmy Raytheon/General Dynamics model Mk 15 Phalanx Block 1
- Wyrzutnia Mk 141 dla rakiet Boeing RGM-84 Harpoon
- Wyrzutnia torped 324 mm. model Mk 32 dla torped firmy ATK (Alliant TechSystems) serii Mk 46
- Wyrzutnia Raytheon Mk 29 GMLS (Guided Missile Launching System) dla rakiet firmy Raytheon/NATO model RIM-7M Sea Sparrow
- Armata United Defence 127 mm. model Mk 45
- Wyrzutnia Mk 49 dla rakiet firmy Raytheon model RIM-116 RAM (Rolling Airframe Missile) (okręty "Oldendorf", "John Young", "Briscoe", "Nicholson", "Cushing", "Thorn" i "Fife")
|
- Hydrolokator kadłubowy aktywno-pasywny AN/SQS-53B lub AN/SQS-53C współpracujący z systemem Lockheed Martin AN/SQQ-89
- Radar nawigacyjny Raytheon AN/SPS-64(V)9
- Radar dozoru nawodnego Northrop Grumman Norden Systems AN/SPQ-9A
- Radar Lockheed Martin AN/SPG-60 STIR (Separate Tracking and Illuminating Radar) kierowania ogniem armat 127 mm., współpracujący z systemem Mk 86 Mod. 3 (Mk 86 Mod. 10 na okręcie "Briscoe")
- Antena systemu łączności między okrętem a śmigłowcem AN/SQQ-28
- Radar dozoru nawodnego ISC Cardion AN/SPS-55
- Antena systemu przeciwdziałania elektronicznego Raytheon AN/SLQ-32(V)3 lub AN/SLQ-32(V)5
- Radar dozoru powietrznego Lockheed Martin AN/SPS-40 (Raytheon AN/SPS-49(V)2 na okręcie "Hayler")
- Antena URN-20 systemu nawigacyjnego Tacan
- Antena systemu MK 23 TAS (Target Acquisition System)
- Radar ??? kierowania rakiet firmy Raytheon/NATO model RIM-7M Sea Sparrow, współpracujący z systemem Mk 91
- Hydrolokator holowany pasywny SQR-19 TACTAS (Tactical Towed Array System) współpracujący z systemem Lockheed Martin AN/SQQ-89
|

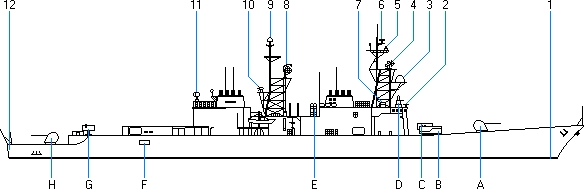

Jednostka bez wyrzutni Martin Marietta Mk 41 VLS
|
- Armata United Defence 127 mm. model Mk 45
- Wyrzutnia Mk 44 dla rakiet firmy Raytheon model RGM-109 TLAM (Tomahawk Land Attack Missile)
- Wyrzutnia model Mk 112 dla rakietotorped firmy Honeywell model RUR-5 ASROC (Anti-Submarine ROCket)
- Działko kalibru 20 mm. firmy Raytheon/General Dynamics model Mk 15 Phalanx Block 1
- Wyrzutnia Mk 141 dla rakiet Boeing RGM-84 Harpoon
- Wyrzutnia torped 324 mm. model Mk 32 dla torped firmy ATK (Alliant TechSystems) serii Mk 46
- Wyrzutnia Raytheon Mk 29 GMLS (Guided Missile Launching System) dla rakiet firmy Raytheon/NATO model RIM-7M Sea Sparrow
- Armata United Defence 127 mm. model Mk 45
|
- Hydrolokator kadłubowy aktywno-pasywny AN/SQS-53B lub AN/SQS-53C współpracujący z systemem Lockheed Martin AN/SQQ-89
- Radar nawigacyjny Raytheon AN/SPS-64(V)9
- Radar dozoru nawodnego Northrop Grumman Norden Systems AN/SPQ-9A
- Radar Lockheed Martin AN/SPG-60 STIR (Separate Tracking and Illuminating Radar) kierowania ogniem armat 127 mm., współpracujący z systemem Mk 86 Mod. 3
- Antena systemu łączności między okrętem a śmigłowcem AN/SQQ-28
- Radar dozoru nawodnego ISC Cardion AN/SPS-55
- Antena systemu przeciwdziałania elektronicznego Raytheon AN/SLQ-32(V)3 lub AN/SLQ-32(V)5
- Radar dozoru powietrznego Lockheed Martin AN/SPS-40
- Antena URN-20 systemu nawigacyjnego Tacan
- Antena systemu MK 23 TAS (Target Acquisition System)
- Radar ??? kierowania rakiet firmy Raytheon/NATO model RIM-7M Sea Sparrow, współpracujący z systemem Mk 91
- Hydrolokator holowany pasywny SQR-19 TACTAS (Tactical Towed Array System) współpracujący z systemem Lockheed Martin AN/SQQ-89
|
|
|
|
|
