Typ Ticonderoga (CG)
| opis | modernizacje | AEGIS BMD | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 31.07.2010 r.
|
|
RYSUNKI:
|
|

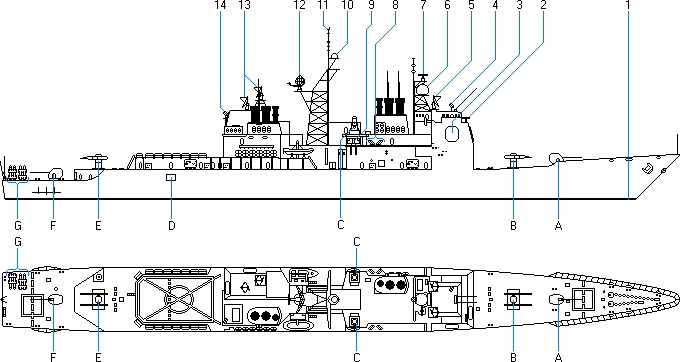

Jednostka USS Ticonderoga (CG 47) w pierwszej połowie lat 80-tych XX wieku
|
- Armata firmy BAE Systems Inc. kalibru 127 mm. model Mk 45 Mod. 0
- Wyrzutnia model Mk 26 Mod. 1 GMLS (Guided Missile Launching Systems) dla:
- Rakiet firmy Raytheon model RIM-66C Standard MR (SM-2MR Block I)
- Rakietotorped firmy Honeywell model RUR-5 ASROC (Anti-Submarine ROCket)
- Działko firmy Raytheon/General Dynamics kalibru 20 mm. model Mk 15 Phalanx Block 0
- Wnęka dla wyrzutni torpedowej kalibru 324 mm. model Mk 32 Mod. 14 dla torped firmy ATK (Alliant TechSystems) model Mk 46 Mod. 5
- Wyrzutnia model Mk 26 Mod. 1 GMLS (Guided Missile Launching Systems) dla:
- Rakiet firmy Raytheon model RIM-66C Standard MR (SM-2MR Block I)
- Rakietotorped firmy Honeywell model RUR-5 ASROC (Anti-Submarine ROCket)
- Armata firmy BAE Systems Inc. kalibru 127 mm. model Mk 45 Mod. 0
- Wyrzutnie model Mk 141 dla rakiet firmy Boeing model RGM-84 Harpoon
|
|
- Hydrolokator kadłubowy firmy General Electric model AN/SQS-53A
- Radar dozoru nawodnego i nawigacyjny firmy Raytheon model AN/SPS-64(V)9
- Trójwspółrzędny radar dozoru powietrznego model AN/SPY-1A
- Antena model OE-82C/WSC-1(V) systemu komunikacji satelitarnej SATCOM (SATellite COMmunication) model AN/WSC-3
- Radar model AN/SPG-62 kierowania rakiet firmy Raytheon model RIM-66C Standard MR (SM-2MR Block I)
- Radar dozoru nawodnego firmy Norden Systems model AN/SPQ-9A kierowania ogniem armat firmy BAE Systems Inc. kalibru 127 mm. model Mk 45 Mod. 0
- Radar dozoru nawodnego i nawigacyjny firmy Cardion Electronics model AN/SPS-55
- Wyrzutnie celów pozornych kalibru 130 mm. model Mk 137 systemu model Mk 36 SRBOC Mod. 2 (Super Rapid Blooming Offboard Chaff) dla ładunków model Mk 36 i Mk 182
- Układu przeciwdziałania elektronicznego ECM (Electronic CounterMeasures) i odbiornik emisji sygnałów radarowych i elektronicznych ESM (Electronic Support Measures) system walki elektronicznej model AN/SLQ-32(V)3
- Antena odbiornika model AN/SRQ-4 wielozadaniowego lotniczego systemu LAMPS Mk 3 (Light Airborne Multi-Purpose System)
- Zespół anten model OE-273/URN systemu nawigacji lotniczej TACAN (TACtical Air Navigation) model AN/URN-25
- Radar dozoru powietrznego firmy Raytheon model AN/SPS-49(V)7
- Radary model AN/SPG-62 kierowania rakiet firmy Raytheon model RIM-66C Standard MR (SM-2MR Block I)
- Antena model OE-82C/WSC-1(V) systemu komunikacji satelitarnej SATCOM (SATellite COMmunication) model AN/WSC-3
|

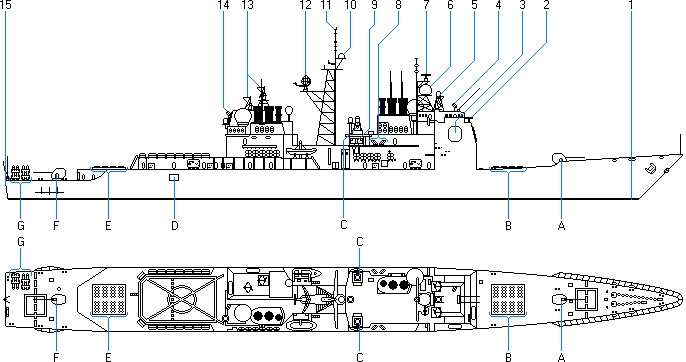

Jednostka USS Lake Champlain (CG 57) w pierwszej połowie pierwszej dekady XXI wieku
|
- Armata firmy BAE Systems Inc. kalibru 127 mm. model Mk 45 Mod. 1
- Kompleks pionowych wyrzutni VLS (Vertical Launching System) złożony z ośmiu modułów firmy Martin Marietta Corporation model Mk 41 dla:
- Pocisków manewrujących firmy General Dynamics model RGM-109C/D TLAM-C/D (Tomahawk Land Attack Missile - Conventional/Dispenser)
- Rakiet firmy Raytheon model RIM-66M-1 Standard MR (SM-2MR Block III)
- Rakietotorped firmy Goodyear Aerospace Corporation model RUM-139 VL-ASROC (Vertical Launch Anti-Submarine ROCket)
- Działko firmy Raytheon/General Dynamics kalibru 20 mm. model Mk 15 Phalanx Block 1
- Wnęka dla wyrzutni torpedowej kalibru 324 mm. model Mk 32 mod. 14 dla torped firmy ATK (Alliant TechSystems) model Mk 46 Mod. 5
- Kompleks pionowych wyrzutni VLS (Vertical Launching System) złożony z ośmiu modułów firmy Martin Marietta Corporation model Mk 41 dla:
- Pocisków manewrujących firmy General Dynamics model RGM-109C/D TLAM-C/D (Tomahawk Land Attack Missile - Conventional/Dispenser)
- Rakiet firmy Raytheon model RIM-66M-1 Standard MR (SM-2MR Block III)
- Rakietotorped firmy Goodyear Aerospace Corporation model RUM-139 VL-ASROC (Vertical Launch Anti-Submarine ROCket)
- Armata firmy BAE Systems Inc. kalibru 127 mm. model Mk 45 Mod. 1
- Wyrzutnie model Mk 141 dla rakiet firmy Boeing model RGM-84 Harpoon
|
|
- Hydrolokator kadłubowy firmy General Electric model AN/SQS-53B
- Radar dozoru nawodnego i nawigacyjny firmy Raytheon model AN/SPS-64(V)9
- Trójwspółrzędny radar dozoru powietrznego model AN/SPY-1A
- Antena model OE-82C/WSC-1(V) systemu komunikacji satelitarnej SATCOM (SATellite COMmunication) model AN/WSC-3
- Radar model AN/SPG-62 kierowania rakiet firmy Raytheon model RIM-66M-1 Standard MR (SM-2MR Block III)
- Radar dozoru nawodnego firmy Norden Systems model AN/SPQ-9A kierowania ogniem armat firmy BAE Systems Inc. kalibru 127 mm. model Mk 45 Mod. 1
- Radar dozoru nawodnego i nawigacyjny firmy Cardion Electronics model AN/SPS-55
- Wyrzutnie celów pozornych kalibru 130 mm. model Mk 137 systemu model Mk 36 SRBOC Mod. 2 (Super Rapid Blooming Offboard Chaff) dla ładunków model Mk 214 Mod. 1, Mk 216 Mod. 1 i Mk 245 Giant
- Układ przeciwdziałania elektronicznego ECM (Electronic CounterMeasures) i odbiornik emisji sygnałów radarowych i elektronicznych ESM (Electronic Support Measures) systemu walki elektronicznej model AN/SLQ-32(V)3
- Antena odbiornika model AN/SRQ-4 wielozadaniowego lotniczego systemu LAMPS Mk 3 (Light Airborne Multi-Purpose System)
- Zespół anten model OE-273/URN systemu nawigacji lotniczej TACAN (TACtical Air Navigation) model AN/URN-25
- Radar dozoru powietrznego firmy Raytheon model AN/SPS-49(V)8
- Radary model AN/SPG-62 kierowania rakiet firmy Raytheon model RIM-66M-1 Standard MR (SM-2MR Block III)
- Antena model OE-82C/WSC-1(V) systemu komunikacji satelitarnej SATCOM (SATellite COMmunication) model AN/WSC-3
- Hydrolokator holowany model AN/SQR-19 TACTAS (TACtical Towed Array System)
|
|
|
|
|
