Typ Typ Vanguard (SSBN)
| opis | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 25.12.2006 r.
|
|

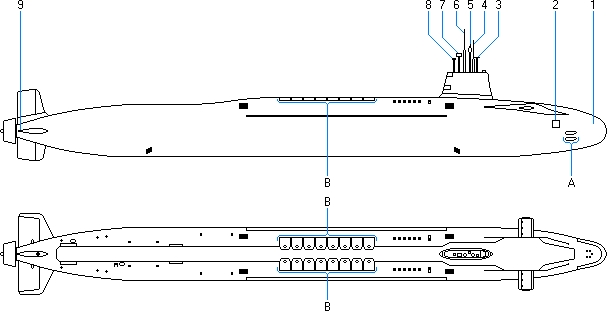

RYSUNKI:
|
|
|
- Wyrzutnie torped kalibru 533 mm. model ??? dla torped firmy BAE Systems model Spearfish
- wyrzutnie VLS (Vertical Launching System) dla rakiet firmy Lockheed Missiles and Space Corporation model UGM-133A Trident II D-5
|
- Antena hydrolokatora pasywno-aktywnego firmy BAE Systems model Type 2043, współpracującego z systemem firmy firmy BAE Systems/Plessey Electroics model Type 2054
- Antena hydrolokatora bocznego pasywnego firmy Thorn EMI model Type 2082, współpracującego z systemem firmy firmy BAE Systems/Plessey Electroics model Type 2054
- Antena radaru nawigacyjnego firmy Kelvin Hughes model Type 1007
- Peryskop obserwacyjny firmy Thales Optronics model CK-51
- Antena odbiornika emisji sygnałów radarowych i elektronicznych firmy Thales Defence model UAP Mk 3
- Peryskop bojowy firmy Thales Optronics model CH-91
- Chrapy
- Rura wydechowa silników diesla
- Miejsce zaczepienia hydrolokatora holowanego pasywnego firmy BAE Systems/Ferranti model Type 2046
|
 |

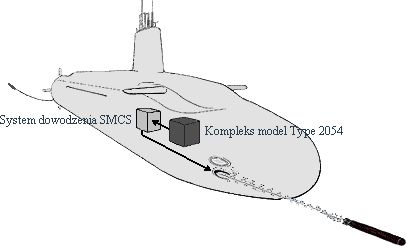

 | Kompleks hydrokolacyjny model Type 2054 otrzymuje dane od wszystkich czujników okrętowych. Następnie zebrane informacje przekazywane są do systemu dowodzenia SMCS, który z kolei, po odpowiedniej obróbce, wysyła instrukcje różnym podsystemom. |
|
|
|
|
