Typ Kara (CG)
| opis | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 18.06.2004 r.
|
|
RYSUNKI:
|
|

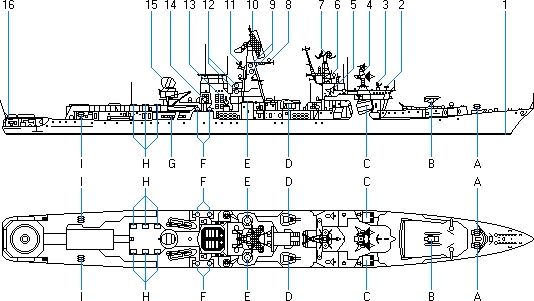

Jednostka "Azov" (projekt 1134.7BF Berkut-B)
|
- Wyrzutnia rakietowych bomb głebinowych RBU-6000 dla rakietowych bomb głębinowych RGB-60
- Wyrzutnia B-92 systemu 4K60 M-11 Shtorm dla rakiet V-611 (SA-N-3A Goblet)
- Wyrzutnia KT-100M dla rakietotorped URPK-5 Rastrub (SS-N-14 Silex)
- Armata 76,2 mm. model AK-276
- Wyrzutnia Zif-122 systemu 4K-33M Osa-M2 dla rakiet 9M-33M (SA-N-4B Gecko)
- Działko 30 mm. model AK-630
- Wyrzutnia torped 533 mm. model PTA-53 dla torped ???
- Wyrzutnia B-303A VLS (Vertical Launching System) systemu S-300F Fort dla rakiet 5V-55RM (SA-N-6 Grumble)
- Wyrzutnia rakietowych bomb głebinowych RBU-1000 dla rakietowych bomb głębinowych RGB-60
|
- Hydrolokator kadłubowy aktywny MG-332 Titan-2T (Bull Nose)
- Radar nawigacyjny Palm Frond
- Radar nawigacyjny Don Kay
- Radar Grom (Head Light C) kierowania rakiet SA-N-3 i rakietotorped SS-N-14
- Radar MR-105 Turel (Owl Screech) kierowania ognirm armat 76,2 mm.
- Radionamiernik
- Radar dozoru powietrznego MR-310U Angara-M (Head Net-C)
- Radionamiernik
- Antena odbiornika emisji sygnałów radarowych i elektronicznych MR-410 Gurzhor (Side Globe)
- Trójwspółrzędny radar dozoru powietrznego MR-600 Voshkhod (Top Sail)
- Radar nawigacyjny Don Kay
- Antena odbiornika emisji sygnałów radarowych i elektronicznych MR-410 Gurzhor (Side Globe)
- Radar MPZ-301 Baza (Pop Group) kierowania rakiet SA-N-4B
- Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm.
- Radar Volna (Top Dome) kierowania rakiet SA-N-6
- Hydrolokator o zmiennej głębogości zanurzania pasywny MG-325 Vega (Mare Tail)
|

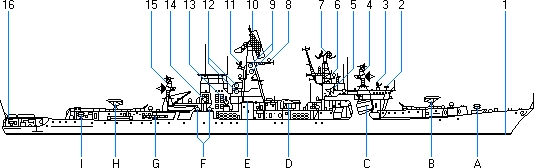

Jednostka projektu 1134.2 Berkut-B
|
- Wyrzutnia rakietowych bomb głebinowych RBU-6000 dla rakietowych bomb głębinowych RGB-60 (brak na okręcie "Petropavlosk")
- Wyrzutnia B-92 systemu 4K60 M-11 Shtorm dla rakiet V-611 (SA-N-3A Goblet)
- Wyrzutnia KT-100M dla rakietotorped URPK-5 Rastrub (SS-N-14 Silex)
- Armata 76,2 mm. model AK-276
- Wyrzutnia systemu 4K-33M Osa-M2 dla rakiet 9M-33M (SA-N-4 Gecko)
- Działko 30 mm. model AK-630
- Wyrzutnia torped 533 mm. model PTA-53 dla torped ???
- Wyrzutnia B-92 systemu 4K60 M-11 Shtorm dla rakiet V-611 (SA-N-3A Goblet)
- Wyrzutnia rakietowych bomb głebinowych RBU-1000 dla rakietowych bomb głębinowych RGB-60
|
- Hydrolokator kadłubowy aktywny MG-332 Titan-2T (Bull Nose)
- Radar nawigacyjny Don 2
- Radar nawigacyjny Don Kay
- Radar Grom (Head Light B) kierowania rakiet SA-N-3 i rakietotorped SS-N-14
- Radar MR-105 Turel (Owl Screech) kierowania ognirm armat 76,2 mm.
- Radionamiernik
- Radar dozoru powietrznego MR-310U Angara-M (Head Net-C)
- Radionamiernik
- Antena odbiornika emisji sygnałów radarowych i elektronicznych MR-410 Gurzhor (Side Globe)
- Trójwspółrzędny radar dozoru powietrznego MR-600 Voshkhod (Top Sail) (MR-700 Pobderezovik (Flat Screen) na okręcie "Kerch")
- Radar nawigacyjny Don Kay
- Antena odbiornika emisji sygnałów radarowych i elektronicznych MR-410 Gurzhor (Side Globe)
- Radar MPZ-301 Baza (Pop Group) kierowania rakiet SA-N-4B
- Radar MR-123 Vympel (Bass Tilt) kierowania ogniem działek 30 mm.
- Radar Grom (Head Light B) kierowania rakiet SA-N-3 i rakietotorped SS-N-14
- Hydrolokator o zmiennej głębogości zanurzania pasywny MG-325 Vega (Mare Tail)
|
|
|
|
|
