Typ Krivak (FFG)
| Krivak I / Krivak II | Krivak III | Krivak Mod. | dane taktyczno-techniczne | rysunki | lista okrętów |
ostatnia aktualizacja: 03.09.2009 r.
|
|
RYSUNKI:
|
|

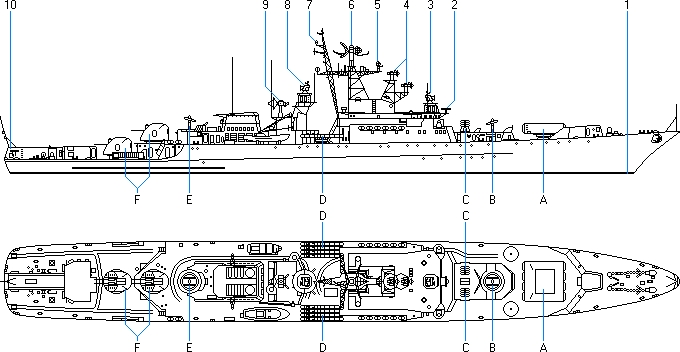

Jednostka "Bditielnyj" (projekt 1135 Buriewiestnik - Krivak I)
|
- Wyrzutnia model KT-100 systemu model UPRK-4 Mietiel-U dla rakietotorped model 85R (SS-N-14 Silex)
- Wyrzutnia model ZIF-122 systemu model 4K-33 Osa-M dla rakiet model 9M-33 (SA-N-4A Gecko)
- Wyrzutnia model RBU-6000 dla rakietowych bomb głębinowych model RGB-60
- Wyrzytnia torpedowa kalibru 533 mm. model DTA-53 dla torped model SET-65 i model 53-65K
- Wyrzutnia model ZIF-122 systemu model 4K-33 Osa-M dla rakiet model 9M-33 (SA-N-4A Gecko)
- Armata kalibru 76,2 mm. model AK-276
|
|
- Hydrolokator kadłubowy pasywno-aktywny model MG-332 Titan-2 (Bull Nose)
- Radar dozoru nawodnego i nawigacyjny model Mius (Spin Trough) lub model Don-2
- Radar model MPZ-301 Baza (Pop Group) kierowania rakiet model 9M-33 (SA-N-4A Gecko)
- Radar model Drakon (Eye Bowl) kierowania rakiet model 85R (SS-N-14 Silex)
- Radar radar dozoru nawodnego i nawigacyjny model MR-212/201 Wajgacz-U (Palm Frond)
- Trójwspółrzędny radar dozoru powietrznego i nawodnego model MR-310 Angara-A (Head Net-C)
- Antena systemu identyfikacji "swój czy obcy" (IFF - Identfication Friend / Foe) model High Pole B
- Radar model MPZ-301 Baza (Pop Group) kierowania rakiet model 9M-33 (SA-N-4A Gecko)
- Radar model MR-105 Turel (Owl Screech) kierowania ogniem armat kalibru 76,2 mm. model AK-276
- Hydrolokator aktywny o zmiennej głębokości zanurzania model MG-325 Vega (Mare Tail)
|

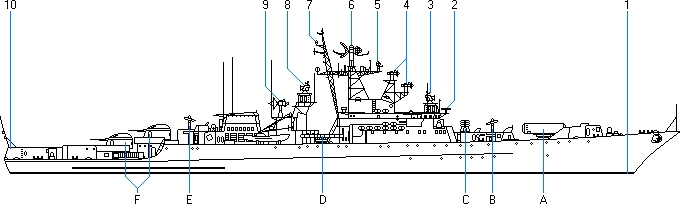

Jednostka "Gromkij" (projekt 1135M Buriewiestnik - Krivak II)
|
- Wyrzutnia model KT-100 systemu model UPRK-4 Mietiel-U dla rakietotorped model 85R (SS-N-14 Silex)
- Wyrzutnia model ZIF-122 systemu model 4K-33 Osa-M dla rakiet model 9M-33 (SA-N-4A Gecko)
- Wyrzutnia model RBU-6000 dla rakietowych bomb głębinowych model RGB-60
- Wyrzytnia torpedowa kalibru 533 mm. model DTA-53 dla torped model SET-65 i model 53-65K
- Wyrzutnia model ZIF-122 systemu model 4K-33 Osa-M dla rakiet model 9M-33 (SA-N-4A Gecko)
- Armata kalibru 100 mm. model AK-100
|
|
- Hydrolokator kadłubowy pasywno-aktywny model MG-332MS Titan-2T (Bull Nose)
- Radar dozoru nawodnego i nawigacyjny model Mius (Spin Trough) lub model Don-2
- Radar model MPZ-301 Baza (Pop Group) kierowania rakiet model 9M-33 (SA-N-4A Gecko)
- Radar model Drakon (Eye Bowl) kierowania rakiet model 85R (SS-N-14 Silex)
- Radar radar dozoru nawodnego i nawigacyjny model MR-212/201 Wajgacz-U (Palm Frond)
- Trójwspółrzędny radar dozoru powietrznego i nawodnego model MR-310U Angara-M (Head Net-C)
- Antena systemu identyfikacji "swój czy obcy" (IFF - Identfication Friend / Foe) model High Pole B
- Radar model MPZ-301 Baza (Pop Group) kierowania rakiet model 9M-33 (SA-N-4A Gecko)
- Radar model model MR-114 Lew (Kite Screech-A) kierowania ogniem armat kalibru 100 mm. model AK-100
- Hydrolokator aktywny o zmiennej głębokości zanurzania model MG-325 Vega (Mare Tail)
|

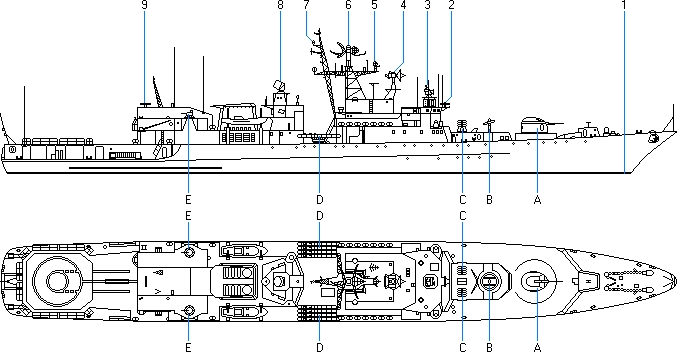

Jednostka "Mienżinskij" (projekt 1135.1/1135P Nieriej - Krivak III)
|
- Armata kalibru 100 mm. model AK-100
- Wyrzutnia model ZIF-122 systemu model 4K-33M Osa-MA dla rakiet model 9M-33M2 (SA-N-4B Gecko)
- Wyrzutnia model RBU-6000 dla rakietowych bomb głębinowych model RGB-60
- Wyrzytnia torpedowa kalibru 533 mm. model DTA-53 dla torped model SET-65 i model 53-65K
- Działko kalibru 30 mm. model AK-630M
|
|
- Hydrolokator kadłubowy pasywno-aktywnego model MG-335 Platina
- Radar nawigacyjny model Wolga (Don Kay) lub model MR-312 Naiada-1
- Radar model MPZ-301 Baza (Pop Group) kierowania rakiet model 9M-33M2 (SA-N-4B Gecko)
- Radar model MR-114 Lew (Kite Screech-A) kierowania ogniem armaty kalibru 100 mm. model AK-100
- Radar dozoru nawodnego i nawigacyjny model MR-212/201 Wajgacz-U (Palm Frond)
- Trójwspółrzędny radar dozoru powietrznego i nawodnego model MR-310U Angara-M (Head Net-C)
- Antena systemu identyfikacji "swój czy obcy" (IFF - Identfication Friend / Foe) model High Pole B
- Radar model MR-123 Wympiel (Bass Tilt) kierowania ogniem działek kalibru 30 mm. model AK-630M
- Radar nawigacyjny (kontroli lotów) model MR-312 Naiada-2
|
|
|
|
|
